Sơ đồ mạch điện là yếu tố kỹ thuật quan trọng giúp doanh nghiệp hiểu cách hệ thống vận hành, đảm bảo an toàn và dễ dàng phối hợp với đội ngũ kỹ thuật khi lắp đặt.
Vậy mạch điện trong hệ thống này được cấu thành từ những bộ phận nào, hoạt động theo logic ra sao? Bài viết dưới đây sẽ giúp bạn có cái nhìn chi tiết đầy đủ nhất.
Sơ đồ mạch điện trong lò hơi điện là gì?
Cần lưu ý rằng sơ đồ mạch điện chi tiết dạng bản vẽ kỹ thuật đường dây của lò hơi điện thường không được công bố dưới dạng chung cho mọi model, do mỗi hệ thống thường được nhà sản xuất thiết kế riêng theo công suất và yêu cầu cụ thể của từng khách hàng.
Tuy nhiên, về mặt cấu trúc tổng thể, hệ thống điện của lò hơi điện đều được tích hợp trong một bảng điều khiển tiêu chuẩn công nghiệp với vỏ bọc kim loại chắc chắn, đảm bảo an toàn vận hành trong môi trường nhà xưởng.

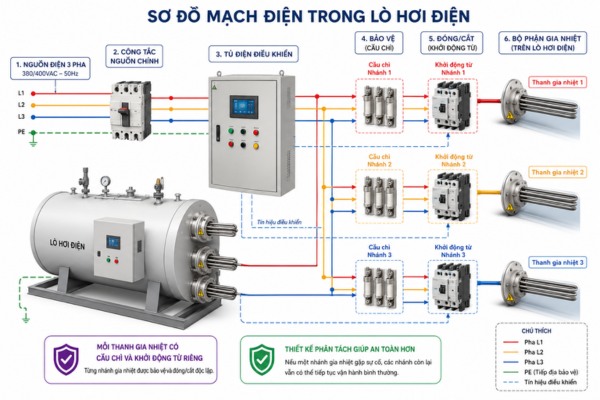

Sơ đồ nguyên lý của hệ thống thường thể hiện mối liên hệ giữa ba khối chính: bình chứa nước, bơm cấp nước và các thanh gia nhiệt điện trở 3 pha. Đây là bộ khung cơ bản để hiểu cách dòng điện được phân phối và kiểm soát trong toàn bộ hệ thống.
Các thành phần chính trong mạch điện
Một mạch điện lò hơi điện tiêu chuẩn thường bao gồm các thành phần sau:
- Công tắc nguồn chính: là điểm tiếp nhận nguồn điện tổng cho toàn bộ hệ thống, đóng vai trò như “cửa ngõ” cấp điện đầu vào.
- Cầu chì và khởi động từ : một đặc điểm đáng chú ý là mỗi thanh gia nhiệt điện trở đều được trang bị cầu chì và khởi động từ riêng biệt. Thiết kế phân tách này giúp đảm bảo an toàn và cho phép hệ thống tiếp tục vận hành ổn định ngay cả khi một bộ phận gia nhiệt gặp sự cố, thay vì phải dừng toàn bộ hệ thống.
- Bộ phận gia nhiệt: mạch điện cấp nguồn trực tiếp cho các thanh nhiệt, có thể ở dạng bắt vít hoặc dạng mặt bích gia nhiệt điện trở, tùy theo thiết kế của từng model.
Hệ thống điều khiển và logic vận hành
Bên cạnh phần mạch động lực, mạch điều khiển trung tâm đóng vai trò quản lý việc đóng cắt các tầng công suất theo nhu cầu thực tế:
- Bộ điều khiển: tùy theo công suất của lò hơi, hệ thống có thể sử dụng bộ điều khiển 3 cấp thông minh hoặc bộ vi xử lý công nghiệp có thể lập trình (PLC) tích hợp màn hình cảm ứng HMI, giúp người vận hành theo dõi và điều chỉnh thông số dễ dàng hơn.
- Giao diện kết nối: mạch điện hỗ trợ trao đổi dữ liệu qua hệ thống BUS hoặc kết nối với hệ thống quản lý tòa nhà (BMS), phù hợp với các nhà máy có hệ thống giám sát tập trung.
- Thiết bị kiểm soát an toàn: mạch tích hợp tín hiệu từ cảm biến mực nước (level controls) và cảm biến áp suất, cho phép hệ thống tự động ngắt nguồn hoặc điều chỉnh hoạt động của bơm nước cấp khi phát hiện bất thường — đây là lớp bảo vệ quan trọng giúp vận hành an toàn và hạn chế rủi ro sự cố.
Đặc điểm lắp đặt mạch điện lò hơi điện
- Đi dây sẵn tại nhà máy: toàn bộ hệ thống điện thường đã được đi dây và kiểm tra đầy đủ ngay tại nhà máy sản xuất trước khi giao hàng, giúp rút ngắn đáng kể thời gian lắp đặt và đấu nối tại công trình.
- Điện áp vận hành: tiêu chuẩn phổ biến là 3 pha 400V; đối với các hệ thống công suất lớn (lên đến 30 MW), nhà sản xuất thường khuyến nghị sử dụng mức điện áp lên đến 690V để đảm bảo hiệu quả truyền tải điện năng.
Việc lựa chọn điện áp và số pha phù hợp là một trong những yếu tố quyết định đến cách thiết kế mạch điện cũng như hiệu quả vận hành lâu dài. Nếu doanh nghiệp đang phân vân giữa các cấu hình cấp điện khác nhau, có thể tham khảo thêm bài viết so sánh nồi hơi điện 1 pha và 3 pha để hiểu rõ hơn ưu nhược điểm của từng loại trước khi quyết định đầu tư.
Đây cũng là những đặc điểm kỹ thuật quan trọng mà doanh nghiệp nên tìm hiểu khi tham khảo các dòng lò hơi điện khác nhau trên thị trường, bao gồm cả các công nghệ gia nhiệt như nồi hơi điện trở và nồi hơi điện từ, vốn có cách tổ chức mạch gia nhiệt tương ứng với nguyên lý sinh nhiệt riêng của từng dòng.
Câu hỏi thường gặp
Có thể tìm sơ đồ mạch điện chi tiết của lò hơi điện ở đâu? Do mỗi hệ thống được thiết kế riêng theo công suất và yêu cầu của khách hàng, sơ đồ mạch điện đấu nối chi tiết thường không có bản chung, mà cần tham khảo hồ sơ kỹ thuật đi kèm theo từng model sản phẩm cụ thể của nhà sản xuất.
Vì sao mỗi thanh gia nhiệt lại có cầu chì và khởi động từ riêng? Thiết kế này nhằm đảm bảo an toàn và duy trì khả năng vận hành liên tục của hệ thống — nếu một thanh gia nhiệt gặp sự cố, các thanh còn lại vẫn có thể hoạt động bình thường mà không cần dừng toàn bộ lò hơi.
Lò hơi điện sử dụng bộ điều khiển nào? Tùy theo công suất, hệ thống có thể sử dụng bộ điều khiển 3 cấp thông minh hoặc bộ vi xử lý PLC với màn hình cảm ứng HMI, hỗ trợ kết nối BUS hoặc hệ thống quản lý tòa nhà (BMS).
Kết luận
Mạch điện trong lò hơi điện tuy được thiết kế riêng theo từng model và yêu cầu khách hàng, nhưng đều tuân theo một cấu trúc tổng thể tương đối thống nhất: từ công tắc nguồn chính, hệ thống cầu chì và khởi động từ bảo vệ riêng cho từng thanh gia nhiệt, đến bộ điều khiển trung tâm và các thiết bị an toàn giám sát mực nước, áp suất. Việc nắm được cấu trúc này giúp doanh nghiệp chủ động hơn khi làm việc với đơn vị cung cấp, đồng thời dễ dàng đối chiếu giữa các dòng lò hơi điện khác nhau để lựa chọn giải pháp phù hợp nhất với nhu cầu sản xuất thực tế.
