Bình Thu Hồi Nước Ngưng -? Cấu Tạo Và Nguyên Lý Hoạt Động

Trong các hệ thống lò hơi công nghiệp, hơi nước sau khi truyền nhiệt cho thiết bị sản xuất sẽ ngưng tụ thành nước nóng có nhiệt độ cao. Nếu lượng nước ngưng này bị xả bỏ trực tiếp ra môi trường, doanh nghiệp không chỉ lãng phí nguồn nước đã qua xử lý mà còn thất thoát một lượng lớn nhiệt năng có giá trị.

Để tận dụng nguồn tài nguyên này, bình thu hồi nước ngưng được sử dụng nhằm thu gom, lưu trữ và đưa nước ngưng trở lại hệ thống lò hơi. Đây là giải pháp giúp tiết kiệm nhiên liệu, giảm chi phí vận hành và nâng cao hiệu quả sử dụng năng lượng trong các nhà máy công nghiệp.

Bình thu hồi nước ngưng là gì?

Bình thu hồi nước ngưng là thiết bị dùng để tiếp nhận, thu gom và lưu trữ lượng nước ngưng tụ phát sinh từ các thiết bị sử dụng hơi nước trong hệ thống lò hơi.

Sau khi được thu hồi, nước ngưng sẽ được bơm trở lại hệ thống cấp nước lò hơi để tái sử dụng. Nhờ nhiệt độ cao và chất lượng nước tốt, nguồn nước này giúp giảm đáng kể chi phí nhiên liệu, nước cấp và hóa chất xử lý nước.

Vai trò của bình thu hồi nước ngưng

Tái sử dụng nguồn nước đã qua xử lý

Nước ngưng hình thành từ hơi nước của lò hơi nên thường có độ tinh khiết cao và đã được xử lý trước đó.

Việc thu hồi và tái sử dụng nguồn nước này giúp giảm đáng kể lượng nước cấp mới cho hệ thống.

Tiết kiệm nhiên liệu lò hơi

Nước ngưng thường có nhiệt độ từ 70°C đến 100°C hoặc cao hơn tùy theo điều kiện vận hành.

Khi được đưa trở lại lò hơi, lượng nhiệt còn lại trong nước ngưng giúp giảm thời gian gia nhiệt và giảm tiêu hao nhiên liệu đốt.

Giảm chi phí hóa chất xử lý nước

Do nước ngưng đã qua quá trình xử lý nên nhu cầu sử dụng hóa chất làm mềm nước, khử oxy và xử lý cáu cặn cũng giảm đáng kể.

Bảo vệ môi trường

Thu hồi nước ngưng giúp hạn chế lượng nước nóng xả thải ra môi trường, đồng thời giảm tiêu hao tài nguyên nước và năng lượng.

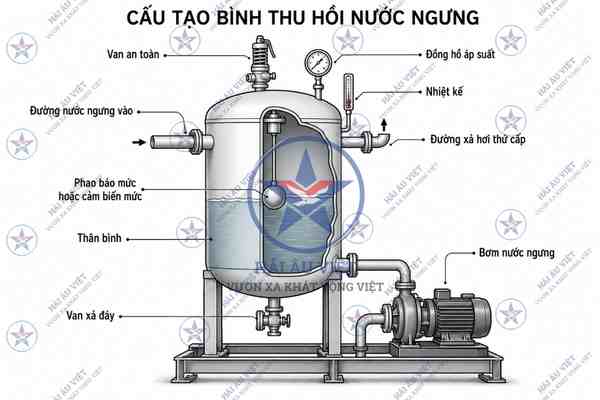

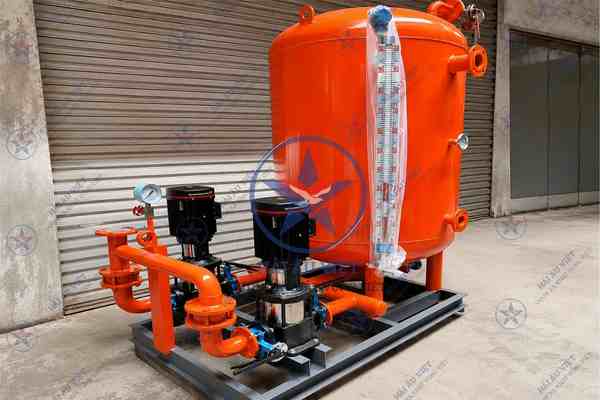

Cấu tạo của bình thu hồi nước ngưng

Thân bình

Thân bình thường được chế tạo từ thép carbon hoặc inox chịu nhiệt, chịu áp lực tốt và có tuổi thọ cao.

Tùy theo yêu cầu vận hành, bình có thể được thiết kế dạng áp lực hoặc dạng thông hơi.

Bơm nước ngưng

Bơm nước ngưng có nhiệm vụ đưa nước nóng từ bình thu hồi quay trở lại hệ thống cấp nước lò hơi.

Đây là bộ phận quan trọng giúp hoàn thiện chu trình tái sử dụng nước ngưng.

Hệ thống kiểm soát mức nước

Phao cơ hoặc cảm biến mức nước giúp theo dõi lượng nước trong bình.

Khi mực nước đạt đến mức cài đặt, hệ thống sẽ tự động kích hoạt bơm hoạt động.

Nguyên lý hoạt động của bình thu hồi nước ngưng

Bình thu hồi nước ngưng hoạt động theo nguyên lý thu gom, lưu trữ và tái sử dụng nước ngưng phát sinh trong quá trình sử dụng hơi nước.

Thu gom nước ngưng

Hơi nước từ lò hơi sau khi truyền nhiệt cho các thiết bị sản xuất sẽ dần nguội đi và chuyển thành nước ngưng.

Lượng nước này được dẫn qua bẫy hơi để tách khí không ngưng và đưa về bình thu hồi nước ngưng.

Tách hơi thứ cấp

Do sự chênh lệch áp suất, một phần nước ngưng nóng có thể bốc hơi trở lại tạo thành hơi flash.

Lượng hơi này được đưa ra ngoài thông qua đường xả hơi thứ cấp hoặc được thu hồi để tái sử dụng.

Lưu trữ nước ngưng

Nước ngưng sau khi đi vào bình sẽ được lưu trữ tạm thời.

Trong quá trình này:

• Cặn bẩn lắng xuống đáy bình.
• Nước nóng được giữ lại để chuẩn bị cấp về lò hơi.
• Hệ thống liên tục giám sát mức nước bên trong bình.

Bơm nước ngưng về lò hơi

Khi mực nước đạt đến giới hạn cài đặt:

• Phao hoặc cảm biến gửi tín hiệu điều khiển.
• Bơm nước ngưng tự động khởi động.
• Nước được bơm trở lại bồn cấp hoặc trực tiếp vào hệ thống cấp nước lò hơi.

Ưu điểm của hệ thống thu hồi nước ngưng

• Tiết kiệm nhiên liệu đốt lò hơi.
• Giảm lượng nước cấp mới.
• Giảm chi phí hóa chất xử lý nước.
• Hạn chế thất thoát nhiệt năng.
• Tăng hiệu suất vận hành lò hơi.
• Giảm chi phí vận hành dài hạn.
• Bảo vệ môi trường.
• Kéo dài tuổi thọ thiết bị.

Ứng dụng của bình thu hồi nước ngưng

Nhà máy thực phẩm và đồ uống

Thu hồi nước ngưng từ:

• Hệ thống thanh trùng.
• Thiết bị gia nhiệt.
• Nồi nấu công nghiệp.
• Hệ thống sấy.

Ngành dệt nhuộm

Thu hồi nước ngưng từ:

• Máy nhuộm.
• Máy sấy.
• Hệ thống gia nhiệt vải.

Nhà máy giấy

Tái sử dụng nước ngưng từ các hệ thống sấy giấy và trao đổi nhiệt.

Ngành chế biến gỗ

Thu hồi nước ngưng từ các dây chuyền sấy gỗ và ép ván công nghiệp.

Ngành hóa chất

Thu hồi nước ngưng từ các bồn phản ứng, hệ thống trao đổi nhiệt và dây chuyền sản xuất hóa chất.

Tại sao nên thu hồi nước ngưng trong hệ thống lò hơi?

Nhiều doanh nghiệp hiện nay vẫn xả bỏ nước ngưng sau khi sử dụng hơi mà không nhận ra rằng đây là nguồn năng lượng có giá trị rất lớn.

Việc đầu tư hệ thống bình thu hồi nước ngưng giúp:

• Giảm đáng kể chi phí nhiên liệu.
• Tiết kiệm lượng lớn nước cấp mỗi ngày.
• Giảm tiêu hao hóa chất xử lý nước.
• Tăng hiệu quả vận hành lò hơi.
• Nhanh chóng thu hồi vốn đầu tư.

Đối với các nhà máy sử dụng hơi liên tục, hệ thống thu hồi nước ngưng được xem là một trong những giải pháp tiết kiệm năng lượng hiệu quả nhất hiện nay.

Hải Âu Việt – Đơn vị chế tạo bình thu hồi nước ngưng công nghiệp

Hải Âu Việt chuyên tư vấn, thiết kế và chế tạo bình thu hồi nước ngưng theo yêu cầu thực tế của từng hệ thống lò hơi công nghiệp. Sản phẩm được gia công từ vật liệu chất lượng cao, đảm bảo độ bền, khả năng chịu nhiệt và vận hành ổn định trong môi trường công nghiệp.
