Tổng Quan Về Hệ Thống Thu Hồi Tro Bay

Hệ thống thu hồi tro bay là tập hợp các thiết bị được lắp đặt nối tiếp sau buồng đốt của lò hơi, có nhiệm vụ giữ lại các hạt bụi mịn còn lẫn trong dòng khí thải trước khi khí được phát tán ra môi trường. Đây là mắt xích bắt buộc trong bất kỳ hệ thống lò hơi công nghiệp nào một mặt để đáp ứng tiêu chuẩn môi trường, mặt khác để bảo vệ tuổi thọ của thiết bị.

Hệ thống bắt đầu ngay sau buồng đốt  và kết thúc tại silo lưu trữ tro hoặc tại xe bồn vận chuyển tro ra khỏi nhà máy. Toàn bộ chuỗi thiết bị này được thiết kế để thực hiện bốn nhiệm vụ tuần tự: tách hạt bụi khỏi dòng khí, thu gom tro tại các phễu chứa, vận chuyển tro bằng khí nén hoặc cơ khí, và lưu trữ tro tại silo chờ xử lý hoặc tái sử dụng.

Việc lựa chọn đúng cấu hình hệ thống phụ thuộc rất lớn vào loại nhiên liệu lò hơi đang sử dụng, vì mỗi loại nhiên liệu tạo ra tro có đặc tính vật lý và hóa học hoàn toàn khác nhau. Nội dung dưới đây sẽ trình bày chi tiết cấu tạo, nguyên lý hoạt động và hướng dẫn lựa chọn hệ thống phù hợp theo từng loại nhiên liệu phổ biến.

Cấu Tạo Tổng Thể Của Hệ Thống

Một hệ thống thu hồi tro bay hoàn chỉnh bao gồm năm cụm thiết bị chính, được bố trí nối tiếp theo hướng di chuyển của dòng khí và dòng tro.

Thiết Bị Tách Bụi Khỏi Dòng Khí

Đây là cụm thiết bị quan trọng nhất, quyết định hiệu suất thu hồi và chi phí đầu tư của toàn hệ thống. Tùy vào đặc tính tro và yêu cầu khí thải đầu ra, doanh nghiệp có thể lựa chọn một hoặc kết hợp nhiều công nghệ sau.

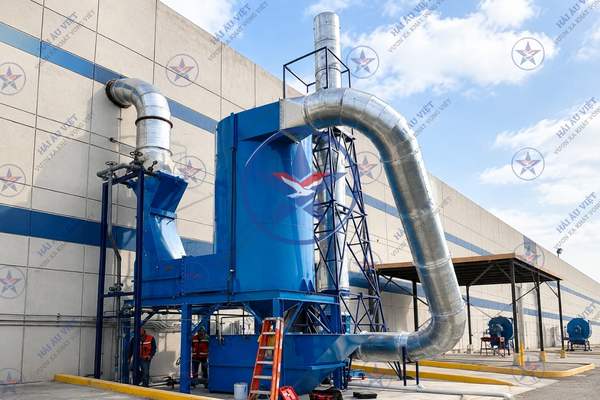

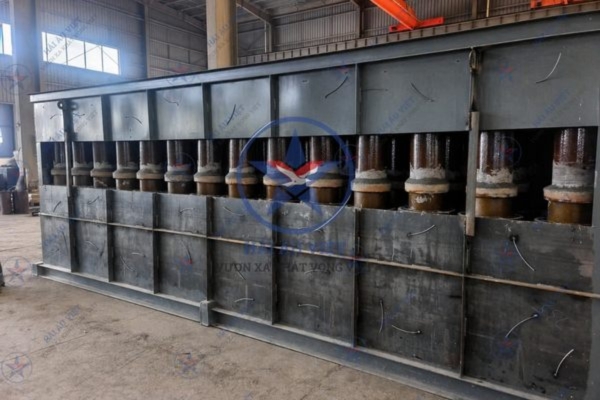

Cyclone Lọc Bụi

Cyclone hoạt động dựa trên nguyên lý lực ly tâm. Dòng khói mang bụi được thổi vào thân cyclone theo phương tiếp tuyến, tạo thành chuyển động xoáy. Lực ly tâm sinh ra trong quá trình xoáy đẩy các hạt bụi có khối lượng lớn văng ra và va đập vào thành cyclone, mất động năng và rơi xuống đáy phễu thu. Cyclone thường được dùng như thiết bị lọc sơ cấp, xử lý các hạt bụi thô trước khi dòng khí đi vào thiết bị lọc tinh phía sau.

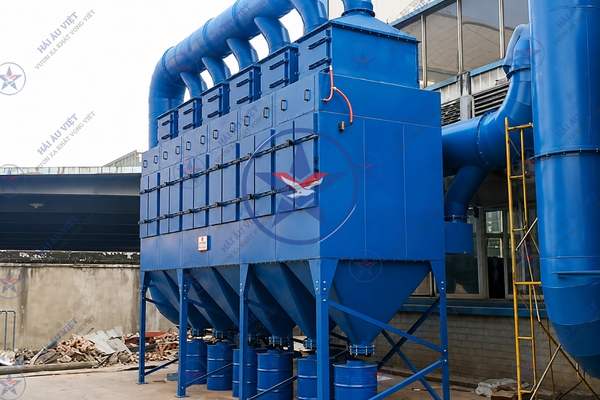

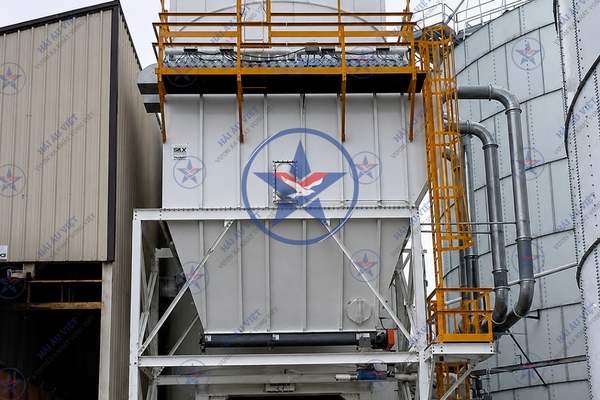

Hệ Thống Lọc Bụi Túi Vải

Lọc bụi túi vải tách bụi bằng cách cho dòng khí đi xuyên qua các túi vải lọc. Công nghệ này thường được bố trí sau cyclone trong một hệ thống nhiều cấp, đảm nhận vai trò giữ lại các hạt bụi mịn mà cyclone không xử lý được. Hiệu suất lọc bụi túi vải thường đạt mức rất cao, phù hợp với các yêu cầu khí thải nghiêm ngặt.

Hệ Thống Lọc Bụi Tĩnh Điện (ESP)

Lọc bụi tĩnh điện tách các hạt bụi mịn khỏi dòng khí bằng lực điện trường. Cụ thể, dòng khí đi qua một điện trường cao áp khiến các hạt bụi nhiễm điện tích âm, sau đó bị hút về phía các tấm cực mang điện tích dương. Bụi bám trên tấm cực sẽ được rũ xuống phễu thu nhờ hệ thống búa gõ hoặc xung điện rung theo chu kỳ. ESP phù hợp với lưu lượng khí thải lớn và hoạt động ổn định trong thời gian dài, tuy nhiên hiệu suất bị ảnh hưởng bởi điện trở suất của tro — yếu tố phụ thuộc trực tiếp vào loại nhiên liệu đốt.

Hệ Thống Lọc Bụi Ướt

Lọc bụi ướt tách bụi và các chất ô nhiễm khỏi dòng khí bằng cách cho chúng tiếp xúc trực tiếp với chất lỏng, thường là nước hoặc dung dịch hóa chất. Khói bụi được dẫn vào buồng lọc và di chuyển ngược chiều với dòng chất lỏng phun từ trên xuống. Khi va chạm với các hạt nước, bụi tăng trọng lượng và bị giữ lại trong dòng chất lỏng. Công nghệ này đặc biệt phù hợp khi khí thải chứa thêm các thành phần khí độc hoặc axit cần trung hòa đồng thời với việc tách bụi.

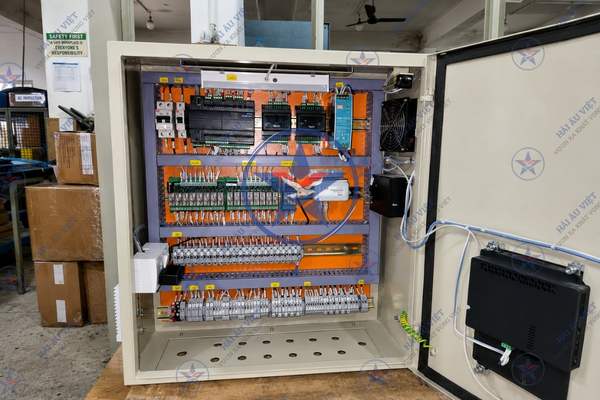

Hệ Thống Điện Và Điều Khiển

Cụm điện và điều khiển đảm bảo toàn bộ hệ thống vận hành đồng bộ và an toàn:

• Tủ điều khiển động cơ: điều khiển các động cơ công suất lớn như máy nén khí, quạt hút, bơm chân không và các van xoay tháo tro.
• Tủ nguồn cao áp: thường sử dụng ở thiết bị lọc bụi tĩnh điện, có chức năng nâng dòng điện lên mức cao áp rồi chỉnh lưu thành dòng điện một chiều để ion hóa các hạt bụi.
• Hệ thống điều khiển trung tâm: gồm bộ lập trình PLC nạp các chương trình vận hành tự động, kết hợp màn hình HMI để giám sát toàn bộ trạng thái hệ thống theo thời gian thực.

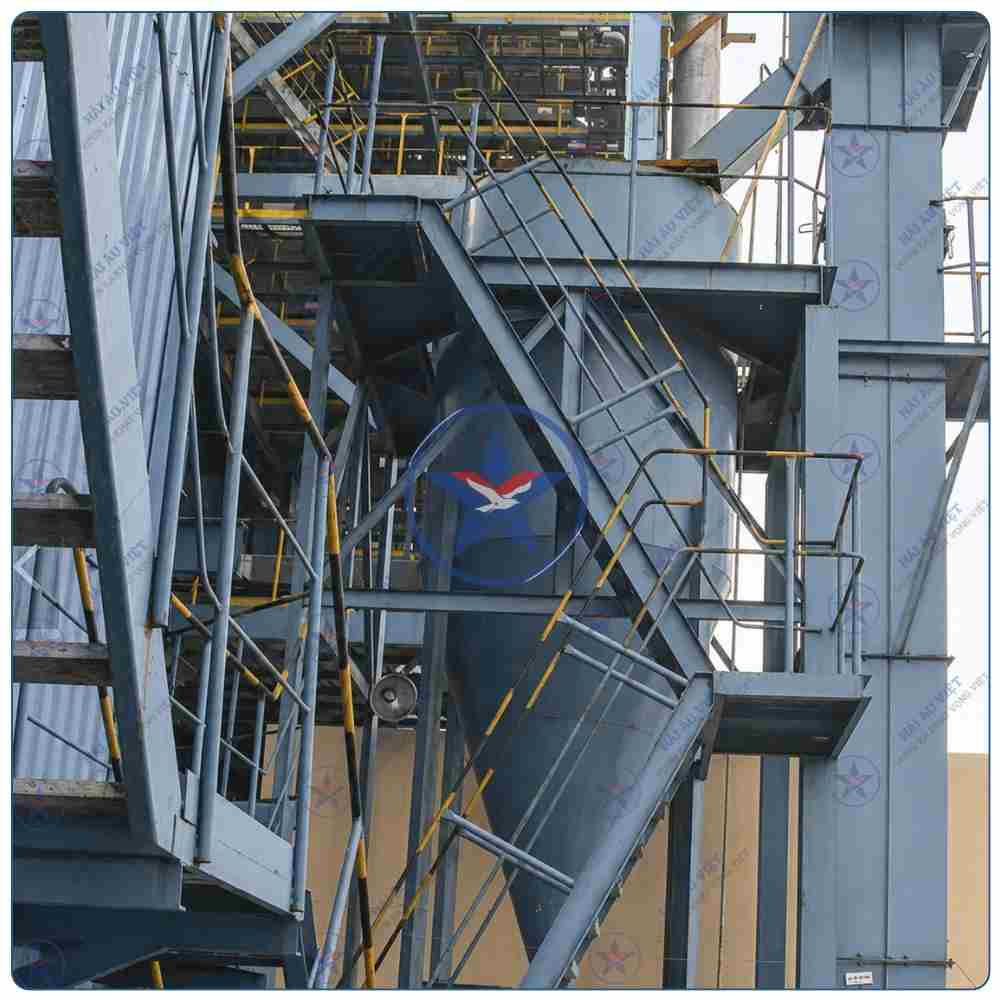

Phễu Thu Và Tháo Tro

Phễu thu tro có dạng hình nón cụt, được treo trực tiếp bên dưới thiết bị lọc bụi để hứng lượng tro rơi xuống. Phễu được trang bị cảm biến mức để phát tín hiệu cảnh báo khi tro gần đầy, tránh tình trạng tràn ngược gây nghẹt thiết bị lọc phía trên.

Phễu tháo tro được lắp nối tiếp với phễu thu, đảm nhận vai trò xả tro xuống công đoạn vận chuyển. Yêu cầu kỹ thuật quan trọng nhất của phễu tháo tro là độ kín khí vì nếu không kín, không khí bên ngoài sẽ lọt ngược vào hệ thống, phá vỡ chênh lệch áp suất cần thiết để lò hơi và thiết bị lọc bụi hoạt động ổn định.

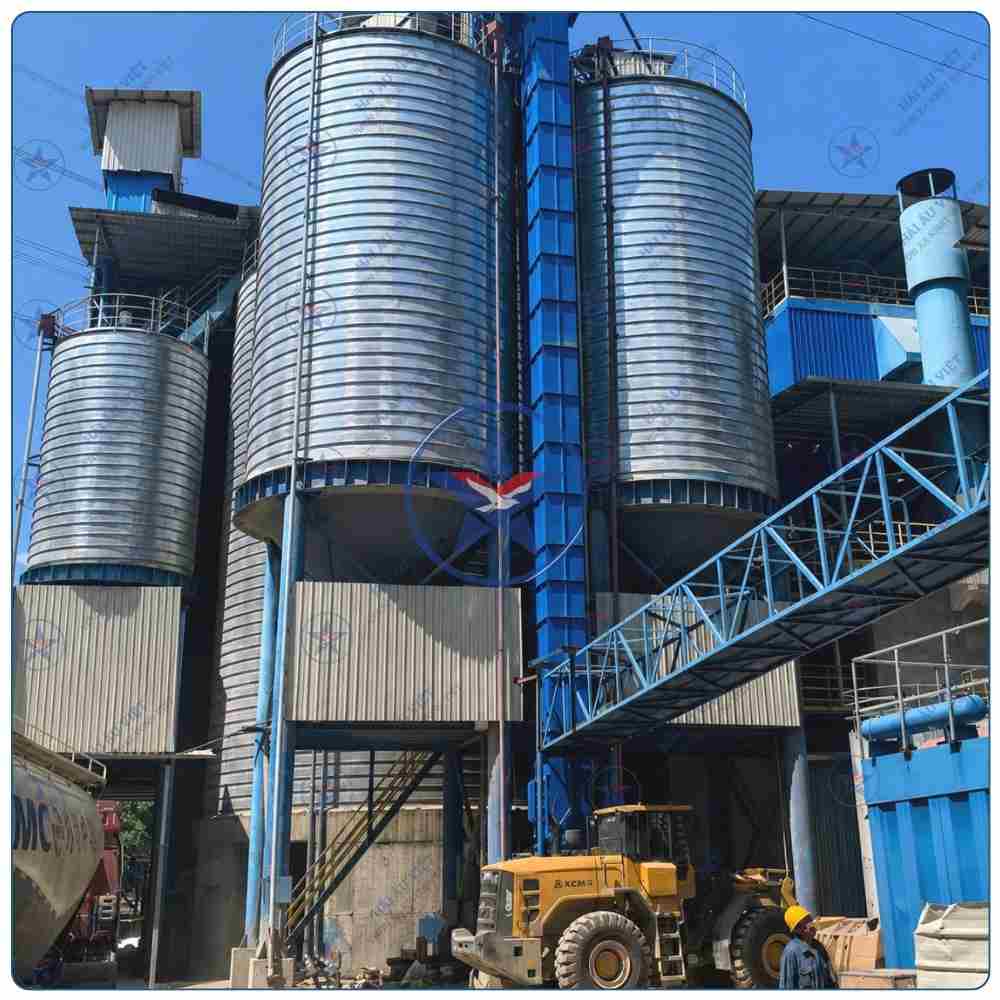

Silo Lưu Trữ Tro

Silo là tháp chứa dung tích lớn, được chế tạo từ thép hoặc bê tông, dùng để lưu trữ toàn bộ lượng tro đã thu hồi trước khi xuất đi tiêu thụ hoặc xử lý. Dung tích silo cần được tính toán dựa trên lưu lượng tro phát sinh hằng ngày và tần suất xuất tro thực tế của nhà máy.

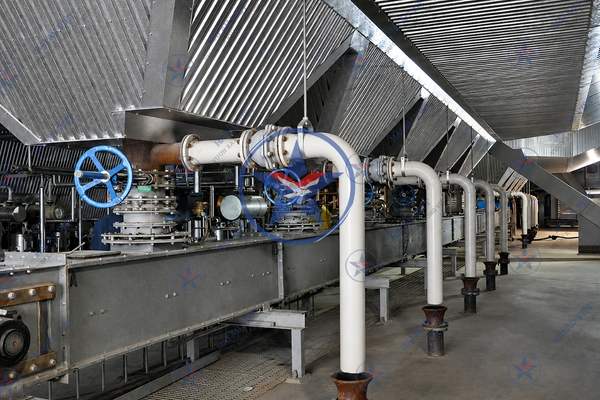

Hệ Thống Vận Chuyển Tro

Đây là công đoạn cuối cùng, sử dụng các phương tiện vận chuyển phù hợp để đưa tro từ silo chứa đến các đơn vị tiêu thụ, chẳng hạn như nhà máy xi măng, vật liệu xây dựng hoặc khu xử lý chất thải.

Nguyên Lý Hoạt Động Chung Của Hệ Thống Thu Hồi Tro Bay

Một chu trình thu hồi tro bay hoàn chỉnh diễn ra qua ba giai đoạn nối tiếp.

Giai Đoạn 1: Tách Tro Và Gom Tại Phễu Chứa

Dòng khói thải mang theo tro mịn từ buồng đốt lò hơi đi vào thiết bị lọc bụi (ESP hoặc lọc túi vải). Tại đây, các hạt tro bị giữ lại bằng lực điện trường hoặc bằng màng vải lọc, sau đó rơi xuống các phễu chứa tro đặt ngay bên dưới. Điện trở sấy được bố trí xung quanh phễu và hoạt động liên tục để giữ tro luôn khô ráo, ngăn tình trạng tro ẩm vón cục gây nghẹt phễu.

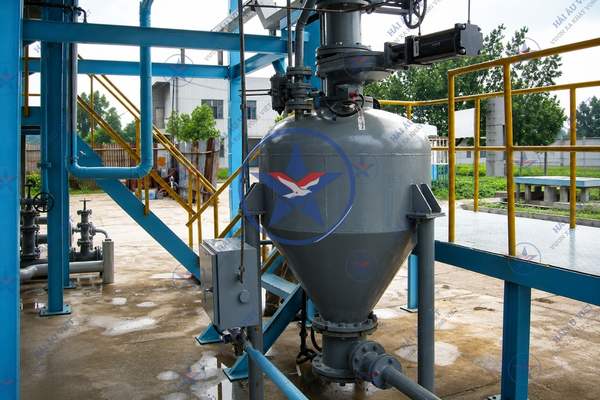

Giai Đoạn 2: Khóa Khí Và Xả Áp

Do thiết bị lọc bụi vận hành ở áp suất âm (nhờ lực hút của quạt), trong khi đường ống vận chuyển tro lại hoạt động ở áp suất dương (nhờ lực đẩy của khí nén), hệ thống bắt buộc phải có một bước chuyển tiếp kín khí để tách biệt hai vùng áp suất này:

1. Tro từ đáy phễu rơi xuống bình nhận tro thông qua van chặn dạng vòm.
2. Khi tro đầy bình được nhận biết qua cảm biến mức hoặc thời gian cài đặt sẵn — van chặn sẽ đóng kín lại, cô lập hoàn toàn bình chứa với phễu lọc bụi phía trên.

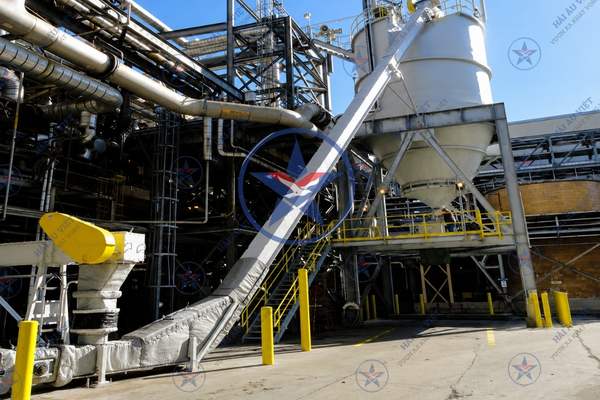

Giai Đoạn 3: Thổi Khí Nén Và Lưu Trữ

Sau khi bình nhận tro được cô lập, hệ thống mở van cấp khí nén áp lực cao vào bình. Khí nén hòa trộn với tro tạo thành hỗn hợp khí – tro và đẩy hỗn hợp này di chuyển với tốc độ cao dọc theo đường ống dẫn đến silo chứa.

Tại đỉnh silo, một bộ lọc tách khí sẽ giữ tro lại và cho rơi xuống đáy silo, trong khi phần không khí sạch được xả ra ngoài môi trường. Chu trình kết thúc khi áp suất trong đường ống tụt về mức bình thường  tín hiệu cho biết toàn bộ lượng tro đã được thổi hết về silo. Lúc này, van khí nén đóng lại, van chặn mở ra, và một chu kỳ vận chuyển mới bắt đầu.

Cơ chế vận hành theo chu kỳ khép kín này giúp hệ thống hoạt động liên tục, tự động hoàn toàn mà không cần can thiệp thủ công trong điều kiện vận hành bình thường.

Cách Lựa Chọn Hệ Thống Thu Hồi Theo Loại Nhiên Liệu

Mỗi hệ thống lò hơi sẽ có một kiểu thu hồi tro bay riêng. Đặc tính tro sinh ra từ nhiên liệu sẽ quyết định chính đến cấu hình của hệ thống thu hồi tro.

Nhiên Liệu Than Đá

Than đá tạo ra lượng tro bay lớn, hạt bụi kích thước lớn và có tính mài mòn cao. Một đặc điểm kỹ thuật quan trọng cần lưu ý là điện trở suất của tro than thay đổi theo hàm lượng lưu huỳnh: than có hàm lượng lưu huỳnh cao dễ nhiễm điện tích hơn than có hàm lượng thấp. Chính điều này sẽ ảnh hưởng đến khả năng hút bụi tĩnh điện.

Giải pháp tối ưu:

• Thiết bị lọc bụi: Lọc bụi tĩnh điện là lựa chọn hàng đầu nhờ khả năng xử lý lưu lượng khói cực lớn, thường thấy tại các nhà máy nhiệt điện. Với than có hàm lượng lưu huỳnh thấp khiến ESP khó phát huy hiệu quả cần chuyển sang lọc bụi túi vải
• Vận chuyển: Sử dụng vít tải cho quãng đường vận chuyển ngắn, khí nén cho quãng đường vận chuyển xa hơn

Nhiên Liệu Sinh Khối (Biomass)

Biomass đang là xu hướng nhiên liệu được nhiều doanh nghiệp lựa chọn, nhưng tro sinh khối có đặc tính phức tạp và tiềm ẩn nguy cơ hỏa hoạn cao hơn tro than. Tro biomass nhẹ, kích thước hạt không đồng đều, chứa nhiều tạp chất dễ gây dính bết, độ ẩm cao và đặc biệt dễ bắt lửa do còn sót lại lượng carbon chưa cháy hết.

Giải pháp tối ưu:

• Thiết bị lọc bụi: Kết hợp cyclone sơ cấp và lọc bụi túi vải. Cyclone giữ lại các hạt tàn lửa lớn và tro thô, bảo vệ túi vải phía sau khỏi bị rách hoặc cháy. Vải lọc bắt buộc phải dùng loại chống tĩnh điện để ngăn hiện tượng tia lửa điện tự phát gây nổ bụi.
• Vận chuyển: Ưu tiên vít tải hoặc băng tải cào cho khoảng cách ngắn. Nếu bắt buộc dùng khí nén, cần kiểm soát nhiệt độ nghiêm ngặt trong suốt quá trình để tránh tro bắt lửa ngay trong đường ống.

Rác Thải Sinh Hoạt Và Rác Thải Y Tế

Lò đốt rác tạo ra tro có hàm lượng khí độc cao hơn đáng kể so với các loại nhiên liệu khác. Khói thải từ quá trình đốt rác thường chứa nhiều thành phần axit (SOx, NOx, HCl), có thể lẫn dioxin, đồng thời tro có tính dính dẻo và độ ẩm cao.

Giải pháp tối ưu:

• Thiết bị lọc bụi: Bắt buộc sử dụng hệ thống lọc bụi ướt để vừa dập bụi vừa trung hòa thành phần axit trong khí thải. Ngoài ra có thể sử dụng lọc bụi túi vải tích hợp hệ thống phun hóa chất. Tuyệt đối không sử dụng lọc bụi tĩnh điện đơn thuần, vì môi trường khí độc và độ ẩm cao sẽ làm hỏng thiết bị rất nhanh.
• Vận chuyển: Tro thường được vận chuyển ở trạng thái ướt hoặc tro ẩm, bằng hệ thống băng tải kín, đưa trực tiếp đến khu vực xử lý chất thải nguy hại. Loại tro này hiếm khi được thu hồi ở dạng khô và tkhông được tái sử dụng vì hàm lượng chất độc cao.

Nhiên Liệu Xăng Dầu (Dầu FO, DO)

Lò hơi đốt dầu FO tạo ra lượng tro ít hơn nhiều so với than hoặc biomass và than đá nhưng loại tro này lại gây nguy hiểm đáng kể cho thiết bị lọc. Tro dầu có kích thước mịn, chứa hàm lượng carbon đen (muội than) rất cao, tính chất dính bết và cực kỳ dễ bắt lửa ngay trong buồng lọc.

Giải pháp tối ưu:

• Thiết bị lọc bụi: Sử dụng lọc bụi tĩnh điện phiên bản chuyên dụng có tích hợp hệ thống rửa nước hoặc búa gõ liên tục. Ngoài ra một số hệ thống có thể ứng dụng lọc bụi ướt. Nếu sử dụng túi vải, bắt buộc phải thực hiện phủ sẵn một lớp bột như bột đá vôi trước khi vận hành để muội dầu không bám dính chặt gây hỏng túi lọc.
• Vận chuyển: Gom tro bằng hệ thống xả ướt để đảm bảo an toàn, hạn chế tối đa nguy cơ cháy nổ trong quá trình vận chuyển.

Bảng Tổng Hợp Lựa Chọn Nhanh Theo Nhiên Liệu

Câu Hỏi Thường Gặp

Hệ thống thu hồi tro bay có bắt buộc phải lắp đặt cho mọi loại lò hơi công nghiệp không? Hầu hết lò hơi đốt nhiên liệu rắn (than, biomass) hoặc lò đốt rác đều bắt buộc phải có hệ thống thu hồi tro bay để đảm bảo khí thải đạt quy chuẩn môi trường trước khi phát thải ra ngoài.

Có thể dùng chung một loại thiết bị lọc bụi cho nhiều loại nhiên liệu khác nhau không? Về mặt kỹ thuật là có thể, nhưng hiệu suất và tuổi thọ thiết bị sẽ không tối ưu. Mỗi loại nhiên liệu có đặc tính tro khác nhau, nên cấu hình lọc bụi cần được tính toán riêng để đạt hiệu quả và độ bền thiết bị cao nhất.

Tro bay sau khi thu hồi có thể tái sử dụng không? Tùy loại nhiên liệu. Tro than và một phần tro biomass có thể tái sử dụng làm phụ gia trong ngành xi măng, vật liệu xây dựng. Tro từ lò đốt rác thải thường chứa thành phần độc hại nên không thể tái sử dụng và phải xử lý như chất thải nguy hại.

Chi phí đầu tư hệ thống thu hồi tro bay phụ thuộc vào những yếu tố nào? Chi phí phụ thuộc vào công suất lò hơi, lưu lượng khí thải, loại thiết bị lọc bụi, khoảng cách vận chuyển tro và mức độ tự động hóa của hệ thống. Doanh nghiệp nên yêu cầu khảo sát thực tế để nhận báo giá chính xác thay vì áp dụng mức giá tham khảo chung.
