Bình Tích Hơi – Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

Trong các hệ thống lò hơi công nghiệp, nhu cầu sử dụng hơi nước thường xuyên thay đổi theo từng thời điểm sản xuất. Khi tải tiêu thụ tăng đột ngột, lò hơi có thể không đáp ứng kịp lượng hơi cần thiết, dẫn đến hiện tượng sụt áp và ảnh hưởng đến hiệu quả vận hành của toàn hệ thống.

Để giải quyết vấn đề này, bình tích hơi được sử dụng như một thiết bị lưu trữ năng lượng nhiệt dưới dạng hơi nước áp suất cao, giúp ổn định áp suất và đảm bảo nguồn hơi luôn sẵn sàng phục vụ sản xuất. Vậy bình tích hơi là gì, cấu tạo ra sao và hoạt động như thế nào? Hãy cùng Hải Âu Việt tìm hiểu chi tiết trong bài viết dưới đây.

Bình tích hơi là gì?

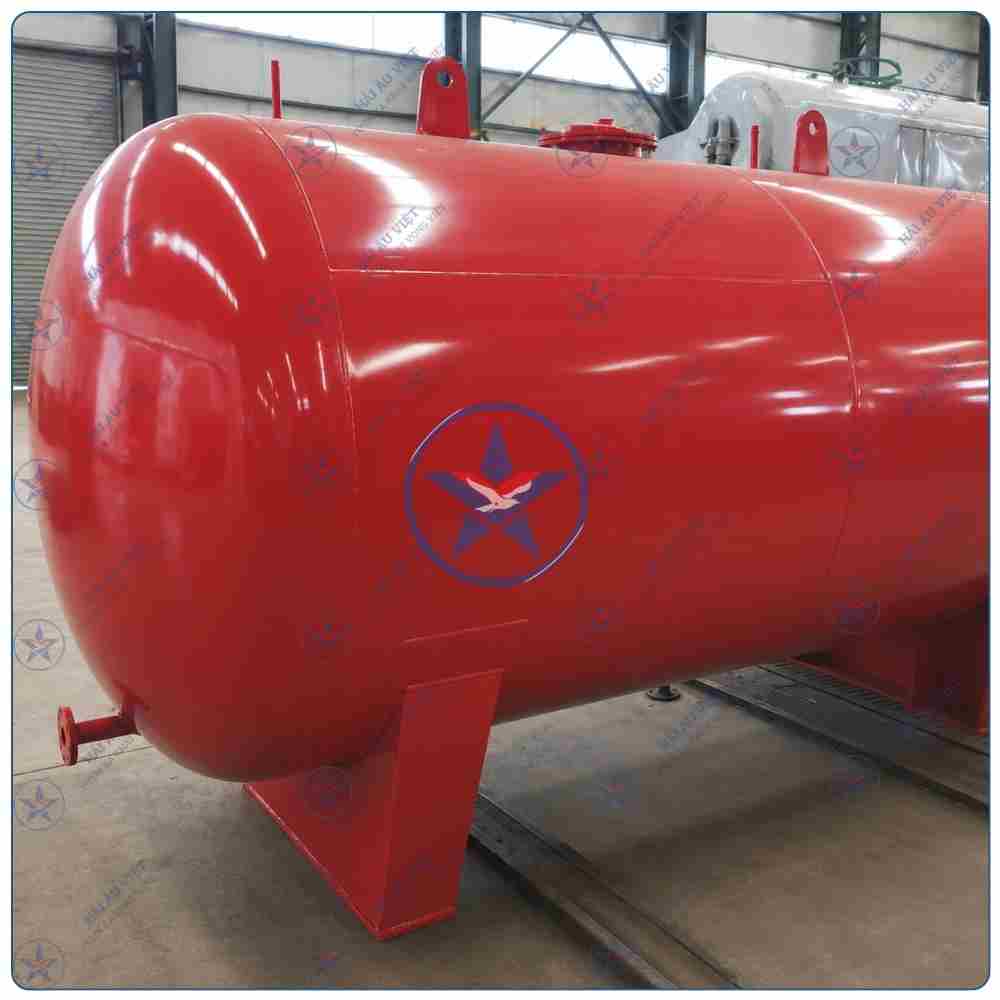

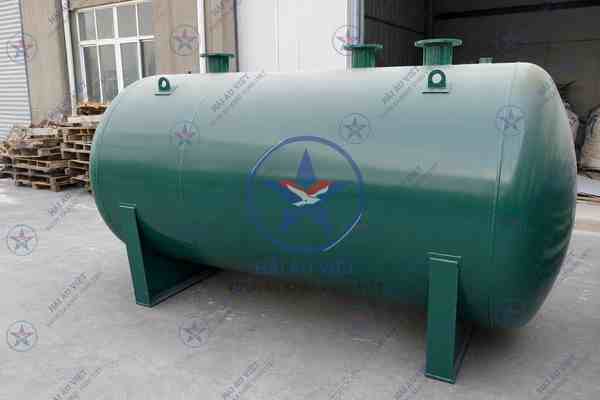

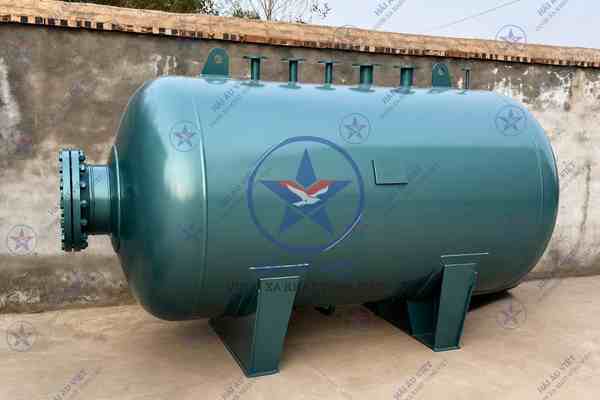

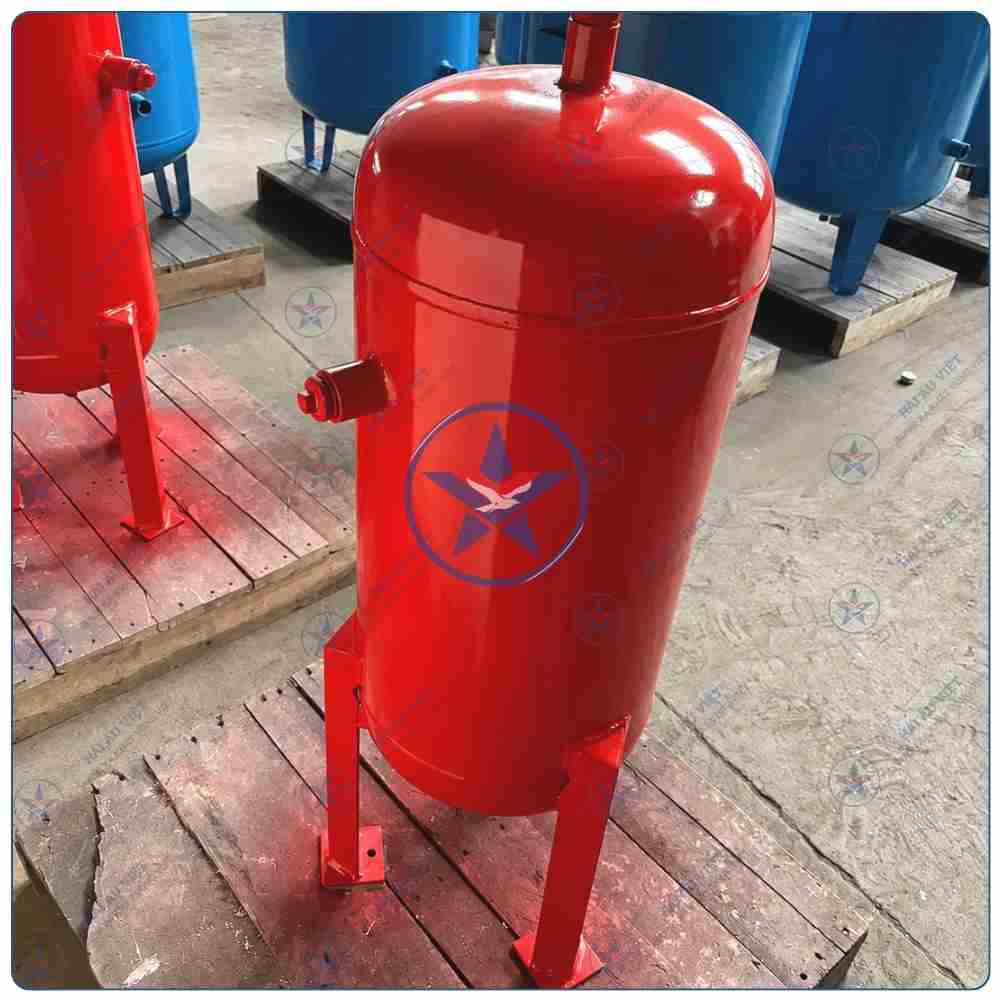

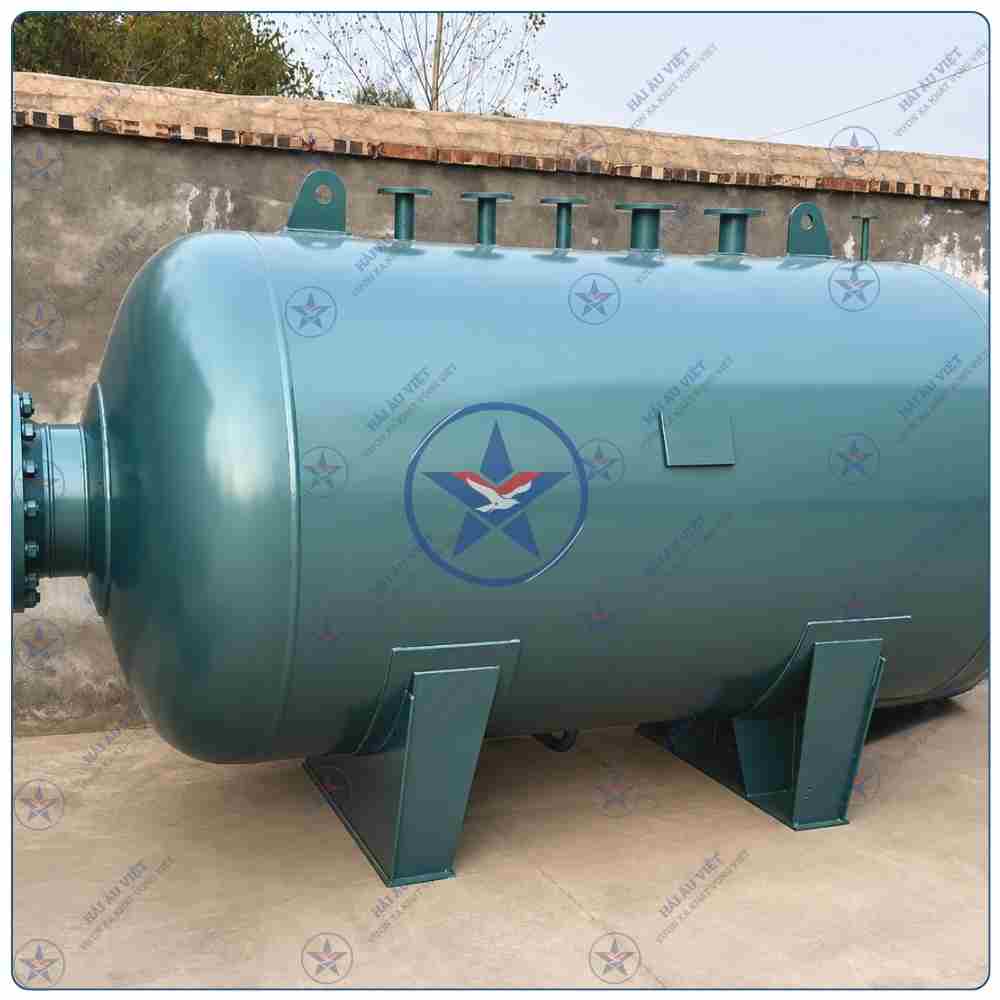

Bình tích hơi là thiết bị công nghiệp dùng để lưu trữ hơi nước áp suất cao được tạo ra từ lò hơi và cung cấp trở lại cho hệ thống khi nhu cầu sử dụng tăng đột biến.

Vai trò của bình tích hơi trong hệ thống lò hơi

Dự trữ năng lượng hơi nước

Bình tích hơi lưu trữ lượng hơi dư thừa được tạo ra trong quá trình lò hơi vận hành ổn định.

Khi nhu cầu sử dụng hơi tăng cao trong thời gian ngắn, lượng hơi tích trữ sẽ được cấp bổ sung ngay lập tức mà không cần tăng công suất lò hơi đột ngột.

Ổn định áp suất hệ thống

Một trong những chức năng quan trọng nhất của bình tích hơi là duy trì áp suất ổn định trong hệ thống đường ống hơi.

Thiết bị giúp giảm thiểu hiện tượng:

• Sụt áp đột ngột.
• Dao động áp suất.
• Thiếu hơi cục bộ tại các thiết bị đầu cuối.

Nâng cao chất lượng hơi

Trong quá trình lưu trữ, một phần nước ngưng và tạp chất sẽ lắng xuống đáy bình.

Điều này giúp hơi nước cấp đến thiết bị sử dụng có độ khô cao hơn, nâng cao hiệu suất truyền nhiệt và bảo vệ hệ thống đường ống.

Giảm tải cho lò hơi

Thay vì liên tục tăng giảm công suất theo nhu cầu sử dụng, lò hơi có thể vận hành ổn định ở mức tải tối ưu trong khi bình tích hơi đảm nhận nhiệm vụ cân bằng lượng hơi tiêu thụ.

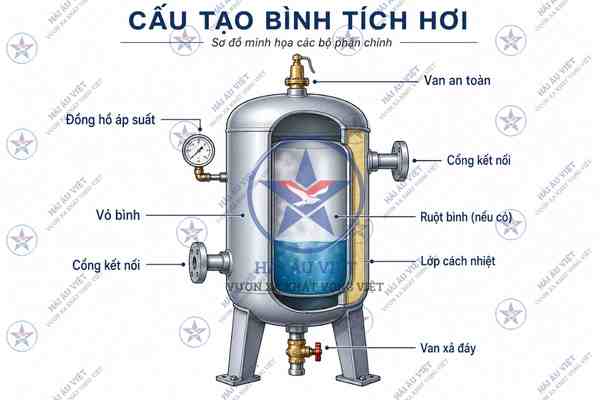

Cấu tạo của bình tích hơi

Một bình tích hơi tiêu chuẩn thường bao gồm các bộ phận chính sau:

Vỏ bình

Vỏ bình được chế tạo từ thép chịu áp lực hoặc thép không gỉ có khả năng làm việc trong môi trường áp suất và nhiệt độ cao.

Bề mặt bên ngoài thường được sơn chống ăn mòn và bọc lớp cách nhiệt nhằm giảm thất thoát nhiệt năng.

Ruột bình

Ở một số thiết kế đặc biệt, bình có thể được trang bị ruột bình bằng cao su kỹ thuật hoặc vật liệu đàn hồi chịu nhiệt.

Bộ phận này hỗ trợ điều hòa áp suất và tăng hiệu quả tích trữ năng lượng.

Đồng hồ áp suất

Đồng hồ áp suất giúp người vận hành theo dõi áp lực hơi bên trong bình và kiểm soát tình trạng hoạt động của hệ thống.

Van an toàn

Van an toàn sẽ tự động xả hơi khi áp suất vượt quá giới hạn cho phép nhằm đảm bảo an toàn cho thiết bị và người vận hành.

Van xả đáy

Van xả đáy được sử dụng để loại bỏ lượng nước ngưng và cặn bẩn tích tụ dưới đáy bình trong quá trình vận hành.

Nguyên lý hoạt động của bình tích hơi

Bình tích hơi hoạt động dựa trên nguyên lý cân bằng áp suất và lưu trữ năng lượng nhiệt dưới dạng hơi nước nén.

Giai đoạn tích trữ hơi

Khi lò hơi tạo ra lượng hơi lớn hơn nhu cầu sử dụng thực tế, phần hơi dư sẽ được dẫn vào bình tích hơi.

Áp suất bên trong bình tăng dần và năng lượng nhiệt được lưu trữ dưới dạng hơi nước áp suất cao.

Giai đoạn duy trì áp suất

Trong quá trình vận hành, bình tích hơi đóng vai trò như một bộ đệm áp suất.

Nhờ thể tích chứa lớn, thiết bị giúp giảm dao động áp suất trong đường ống và duy trì áp lực hơi ổn định cho toàn hệ thống.

Giai đoạn cấp hơi bổ sung

Khi nhu cầu sử dụng hơi tăng đột ngột:

• Áp suất hệ thống bắt đầu giảm.
• Hơi nước tích trữ trong bình được giải phóng.
• Nguồn hơi bổ sung nhanh chóng được cấp đến các thiết bị tiêu thụ.

Quá trình này giúp hạn chế tình trạng thiếu hơi hoặc tụt áp tại các điểm sử dụng.

Giai đoạn bổ sung hơi mới

Sau khi lượng hơi tích trữ được sử dụng, lò hơi tiếp tục tạo hơi và nạp lại vào bình để chuẩn bị cho chu kỳ vận hành tiếp theo.

Ưu điểm của bình tích hơi

• Ổn định áp suất hơi.
• Hạn chế sụt áp khi tải tăng đột ngột.
• Tăng hiệu quả sử dụng hơi nước.
• Giảm tải cho lò hơi.
• Tiết kiệm nhiên liệu.
• Nâng cao chất lượng hơi.
• Giảm hao mòn thiết bị.
• Kéo dài tuổi thọ hệ thống.

Ứng dụng của bình tích hơi

Hệ thống lò hơi công nghiệp

Bình tích hơi được sử dụng phổ biến trong các nhà máy có tải tiêu thụ hơi biến động lớn nhằm ổn định nguồn hơi cung cấp cho sản xuất.

Nhà máy thực phẩm và đồ uống

Đảm bảo nguồn hơi ổn định cho các công đoạn:

• Thanh trùng.
• Tiệt trùng.
• Nấu thực phẩm.
• Sấy sản phẩm.

Ngành dệt nhuộm

Cung cấp hơi liên tục cho:

• Máy nhuộm.
• Máy sấy.
• Máy định hình vải.

Ngành giấy và gỗ

Hỗ trợ ổn định nguồn hơi cho các hệ thống:

• Sấy giấy.
• Ép gỗ.
• Gia nhiệt dây chuyền sản xuất.

Ngành hóa chất

Đảm bảo nguồn nhiệt ổn định cho các quá trình:

• Gia nhiệt bồn phản ứng.
• Bay hơi dung môi.
• Chưng cất hóa chất.

Hải Âu Việt – Đơn vị chế tạo bình tích hơi công nghiệp

Hải Âu Việt chuyên tư vấn, thiết kế và chế tạo các loại bình tích hơi theo yêu cầu thực tế của từng hệ thống lò hơi công nghiệp. Sản phẩm được chế tạo từ vật liệu chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật về áp suất, nhiệt độ và an toàn vận hành.
