Lò dầu tải nhiệt ghi xích – Cấu tạo, nguyên lý hoạt động

Lò dầu tải nhiệt ghi xích là giải pháp gia nhiệt hiệu quả được nhiều doanh nghiệp lựa chọn để thay thế lò hơi trong các ứng dụng yêu cầu nhiệt độ cao. Nhờ sử dụng hệ thống ghi xích tự động cùng dầu tải nhiệt làm môi chất truyền nhiệt, thiết bị mang lại hiệu suất vận hành cao, tiết kiệm nhiên liệu và giảm chi phí bảo trì.

Bài viết này Hải Âu Việt cung cấp đầy đủ thông tin kỹ thuật về lò dầu tải nhiệt ghi xích giúp bạn có cơ sở lựa chọn giải pháp lò hơi phù hợp nhất cho nhà máy của mình

Lò dầu tải nhiệt ghi xích là gì?

Lò dầu tải nhiệt ghi xích (hay còn gọi là lò dầu truyền nhiệt ghi xích) là hệ thống gia nhiệt công nghiệp sử dụng cơ cấu ghi xích để đốt nhiên liệu và tạo ra nhiệt năng. Nhiệt lượng sinh ra từ quá trình đốt cháy được truyền cho dầu tải nhiệt lưu thông trong hệ thống, giúp dầu đạt nhiệt độ cao lên đến khoảng 400°C mà vẫn duy trì áp suất làm việc thấp.

Hiện nay, lò dầu tải nhiệt ghi xích được ứng dụng rộng rãi trong các ngành sản xuất như chế biến gỗ, thực phẩm, dệt nhuộm, cao su, hóa chất và vật liệu xây dựng nhờ khả năng cung cấp nguồn nhiệt ổn định, hiệu quả và tiết kiệm nhiên liệu.

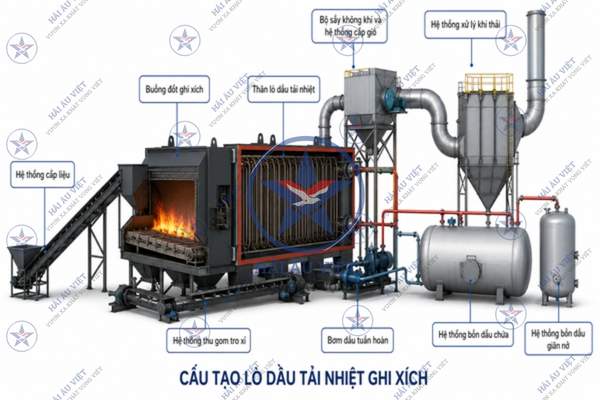

Cấu tạo của lò dầu tải nhiệt ghi xích

Lò dầu tải nhiệt ghi xích được cấu thành từ nhiều bộ phận phối hợp chặt chẽ với nhau nhằm đảm bảo quá trình sinh nhiệt và truyền nhiệt diễn ra liên tục, ổn định.

Hệ thống cấp liệu

Hệ thống cấp liệu có nhiệm vụ đưa nhiên liệu từ kho chứa vào buồng đốt một cách liên tục và đồng đều. Tùy theo loại nhiên liệu sử dụng, hệ thống có thể được thiết kế phù hợp để đảm bảo quá trình cấp liệu ổn định.

Buồng đốt ghi xích

Buồng đốt là nơi diễn ra quá trình cháy của nhiên liệu. Ghi xích vận chuyển nhiên liệu qua các vùng cháy khác nhau, giúp nhiên liệu cháy triệt để và nâng cao hiệu suất đốt.

Thân lò dầu tải nhiệt

Thân lò là bộ phận quan trọng nhất của hệ thống, chứa các cụm ống trao đổi nhiệt. Tại đây, nhiệt lượng từ khói nóng được truyền sang dầu tải nhiệt lưu thông bên trong các ống.

Bộ sấy không khí và hệ thống cấp gió

Bộ sấy không khí tận dụng nhiệt từ khói thải để gia nhiệt cho không khí cấp vào buồng đốt. Nhờ đó, quá trình cháy diễn ra hiệu quả hơn, giúp tiết kiệm nhiên liệu và nâng cao hiệu suất vận hành.

Hệ thống xử lý khí thải

Khói thải sau quá trình đốt được đưa qua hệ thống xử lý nhằm loại bỏ bụi và các thành phần gây ô nhiễm trước khi thải ra môi trường. Bộ phận này giúp hệ thống đáp ứng các tiêu chuẩn môi trường hiện hành.

Hệ thống thu gom tro xỉ

Tro xỉ phát sinh trong quá trình đốt được thu gom thông qua hệ thống băng tải hoặc cơ cấu cào xỉ chuyên dụng. Điều này giúp duy trì sự sạch sẽ của buồng đốt và đảm bảo lò vận hành ổn định.

Bơm dầu tuần hoàn

Bơm dầu tuần hoàn có nhiệm vụ vận chuyển dầu tải nhiệt từ lò đến các thiết bị sử dụng nhiệt và đưa dầu quay trở lại hệ thống để tiếp tục được gia nhiệt.

Hệ thống bồn dầu chứa và bồn dầu giãn nở

Bồn dầu chứa dùng để lưu trữ dầu tải nhiệt, trong khi bồn dầu giãn nở giúp cân bằng thể tích dầu khi nhiệt độ thay đổi, đảm bảo hệ thống hoạt động an toàn và ổn định.

Nguyên lý hoạt động của lò dầu tải nhiệt ghi xích

Lò dầu tải nhiệt ghi xích hoạt động theo nguyên lý đốt nhiên liệu trên hệ thống ghi xích để tạo ra nhiệt năng, sau đó truyền nhiệt cho dầu tải nhiệt thông qua các bề mặt trao đổi nhiệt trong thân lò. Dầu được gia nhiệt đến nhiệt độ yêu cầu và tuần hoàn liên tục đến các thiết bị sử dụng nhiệt trong dây chuyền sản xuất.

Bước 1: Cấp nhiên liệu và quá trình cháy

Nhiên liệu được đưa từ hệ thống cấp liệu vào buồng đốt thông qua ghi xích. Đồng thời, quạt cấp gió cung cấp lượng không khí cần thiết để duy trì quá trình cháy, tạo ra dòng khói nóng có nhiệt độ cao.

Bước 2: Truyền nhiệt cho dầu tải nhiệt

Khói nóng sinh ra từ buồng đốt đi qua các bề mặt trao đổi nhiệt trong thân lò. Tại đây, nhiệt lượng được truyền cho dầu tải nhiệt lưu thông bên trong các ống, giúp dầu đạt nhiệt độ vận hành theo yêu cầu.

Bước 3: Tuần hoàn dầu tải nhiệt

Dầu nóng được bơm tuần hoàn đưa đến các thiết bị sử dụng nhiệt. Sau khi truyền nhiệt cho quá trình sản xuất, dầu nguội sẽ quay trở lại lò để tiếp tục được gia nhiệt, tạo thành một chu trình tuần hoàn khép kín.

Bước 4: Thu hồi nhiệt khói thải

Khói thải sau khi ra khỏi thân lò được dẫn qua bộ sấy không khí để tận dụng phần nhiệt còn lại. Không khí cấp vào buồng đốt được gia nhiệt trước, giúp nhiên liệu cháy hiệu quả hơn và nâng cao hiệu suất hệ thống.

Bước 5: Xử lý khí thải và tro xỉ

Khói thải tiếp tục đi qua hệ thống xử lý khí thải nhằm loại bỏ bụi và các thành phần gây ô nhiễm trước khi thải ra môi trường qua ống khói. Tro xỉ phát sinh trong quá trình đốt được thu gom bằng hệ thống thu hồi tro xỉ, đảm bảo lò vận hành sạch sẽ và ổn định.

Nhờ khả năng đốt được nhiều loại nhiên liệu sinh khối và tận dụng hiệu quả nhiệt năng, lò dầu tải nhiệt ghi xích là giải pháp gia nhiệt tiết kiệm nhiên liệu, vận hành ổn định và được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Ưu điểm của lò dầu tải nhiệt ghi xích

• Cấu tạo đơn giản, vận hành dễ dàng, chi phí bảo trì thấp và không cần sử dụng hóa chất xử lý.
• Làm việc ở nhiệt độ cao lên đến khoảng 400°C nhưng áp suất thấp, giúp giảm chi phí đầu tư thiết bị và tăng độ an toàn vận hành.
• Hạn chế hiện tượng ăn mòn hệ thống trao đổi nhiệt, kéo dài tuổi thọ thiết bị và giảm chi phí bảo dưỡng.
• Là giải pháp thay thế hiệu quả cho lò hơi công nghiệp trong các ứng dụng yêu cầu nhiệt độ cao.
• Có khả năng đốt đa dạng nhiên liệu như than cám, củi băm, viên nén gỗ, viên nén trấu, trấu rời và nhiều loại nhiên liệu sinh khối khác.
• Phù hợp với nhiên liệu có kích thước lớn lên đến khoảng 50 mm, giúp tận dụng tối đa nguồn nhiên liệu sẵn có và giảm chi phí vận hành.

Hải Âu Việt – Đơn vị cung cấp lò dầu tải nhiệt ghi xích

Hải Âu Việt cung cấp lò dầu tải nhiệt ghi xích được sản xuất từ vật liệu chịu nhiệt cao, tương thích với hầu hết các lò hơi ghi xích đang vận hành trên thị trường.

Liên hệ ngay với chúng tôi để được hỗ trợ kỹ thuật trực tiếp.
